　　مبدأ العمل:

　　يتكون الجهاز داخليًا من مقاوم ومكثف موصولين على التوالي في دائرة RC، ثم موصولين على التوازي عبر ملف الموصل.

　　عند فصل التيار عن الملف الحثي، يتولد ارتفاع مفاجئ في الجهد العكسي. تمتص دائرة RC هذا الارتفاع المفاجئ في الجهد:

　　يحمي ذلك عزل ملف الموصل؛

　　يقمع التداخل، مانعًا التشغيل الخاطئ من قِبل وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وأجهزة الاستشعار؛

　　يقلل من حدوث شرارة كهربائية عند التلامس.

　　⚠️ يُنصح باستخدام مانعات التيار المستمر (RC) فقط مع الأحمال الحثية للتيار المتردد. أما في تطبيقات التيار المستمر، فيُستخدم عادةً الثنائيات/مانعات الجهد العابر (TVS).

　　ثانيًا: المعايير الأساسية

　　الجهد الكهربائي المُناسب: تيار متردد 110 فولت - 415 فولت

　　مواصفات الموصلات المتوافقة: سلسلة EH80 - EH300

　　نوع الكابل: سلكان بموصلات على شكل حرف U، موصلان مباشرةً بالتوازي مع الملف

　　الشهادة: CE

　　الهيكل: هيكل بلاستيكي مقاوم للاشتعال، سهل التركيب، يُمكن تركيبه على جانب الموصل

　　ثالثًا: طريقة التوصيل الصحيحة

　　طريقة التوصيل بالتوازي (الطريقة الوحيدة)

　　السلكان غير حساسين للقطبية، ويتم توصيلهما مباشرةً بين طرفي A1 وA2 لملف الموصل.

　　• يمتص التيار الزائد عند فصل التيار عن الملف

　　❌ لا تقم بالتوصيل على التوالي في دائرة الملف

　　مبدأ عمل مانع التيار الزائد (RC)

　　رابعًا: الخلفية الأساسية

　　ملفات الموصلات والمرحلات عبارة عن أحمال حثية (معامل الحث L).

　　بناءً على خصائص الحث: \(u = L\frac{di}{dt}\)

　　عند فصل التيار الكهربائي عن دائرة الملف فجأة، ينخفض التيار بسرعة كبيرة وبمقدار هائل \(\frac{di}{dt}\)، مما يُولّد قوة دافعة كهربائية عكسية مستحثة عالية للغاية (جهد اندفاعي)، تصل إلى آلاف الفولتات.

　　يمكن أن يؤدي الجهد العالي إلى: تلف عازل الملف، والتداخل مع وحدة التحكم المنطقية القابلة للبرمجة (PLC)، والتسبب في تشغيل خاطئ للإشارات الضعيفة، وتسريع احتراق نقاط تلامس المفتاح.

　　يتم توصيل مُثبِّط RC بالتوازي مع الحمل الحثي لتثبيت هذا الجهد الاندفاعي وامتصاصه.

　　خامساً: البنية الأساسية

　　داخلياً: يتم توصيل المقاوم R والمكثف C على التوالي ثم على التوازي مع الملف الحثي.

　　سادساً: عملية التشغيل الكاملة

　　مرحلة الاستقرار مع تنشيط الملف

　　المكثف يُعادل دائرة مفتوحة للتيار المتردد (دائرة مفتوحة تمامًا في حالة استقرار التيار المستمر). لا يمر تيار يُذكر في فرع RC، مما لا يؤثر على تشغيل الملف بشكل طبيعي.

　　لحظة انقطاع التيار (حاسمة)

　　يُولد المحث ارتفاعًا مفاجئًا في الجهد. في هذه اللحظة، يُعادل المكثف C دائرة قصر لحظية، ويشحن جهد الارتفاع المفاجئ المكثف بشكل تفضيلي:

　　هذا "يمتص" الارتفاع المفاجئ في الجهد، مما يحد من قيمة ذروة الجهد.

　　يؤدي المقاوم R دورين حاسمين:

　　✅ يحد من تيار شحن المكثف، مانعًا دائرة LC من تكوين حلقة تذبذب (متجنبًا تداخل التذبذب عالي التردد المستمر)؛

　　✅ يُفرغ الطاقة من المكثف، محولًا طاقة المجال المغناطيسي المنبعثة من المحث إلى طاقة حرارية لتبديدها.

　　باختصار: يمتص المكثف ارتفاع الجهد المفاجئ، بينما تعمل المقاومة على تخميد التذبذب وتبديد الطاقة.

　　سابعًا: مزايا وعيوب ومحدوديات مُثبِّطات RC

　　المزايا

　　بنية بسيطة وتكلفة منخفضة؛

　　ملاءمة جيدة لتطبيقات موصلات التيار المتردد؛

　　عدم وجود قطبية، مما يُسهِّل التوصيل.

　　العيوب (هام جدًا)

　　غير مناسب لكبح أحمال الحث المستمر بشكل مثالي

　　عند فصل التيار عن ملف التيار المستمر، يكون تأثير كبح RC ضعيفًا بشكل عام؛ يُنصح باستخدام صمام ثنائي حرّ للتشغيل بالتيار المستمر.

　　عند تزويد المكثف بالطاقة، يُظهر تيار تسريب ضعيفًا باستمرار، مما يجعل من المستحيل خفض الجهد المتبقي إلى ما يقارب الصفر.

　　عند تشغيل وإيقاف الحمل بشكل متكرر، يتعرض المكثف لعمليات شحن وتفريغ مطولة، مما يُعرّضه لخطر التلف والتعطل.

　　سرعة استجابة أبطأ من صمامات TVS والمقاومات المتغيرة؛ قدرة محدودة على التعامل مع ارتفاعات الجهد العالية جدًا عند الحافة الأمامية.

　　VIII. توافق التطبيق مع جهاز SK829007-B

　　صُمم هذا المحول ABB RC خصيصًا للاستخدام مع ملفات الحث من سلسلة EH/EK لموصلات التيار المتردد:

　　يُوصل بالتوازي مع طرفي الملف A1 وA2 لامتصاص الارتفاعات العكسية الناتجة عن الفصل، مما يمنع التداخل مع وحدة التحكم المنطقية القابلة للبرمجة (PLC) والأجهزة داخل الخزانة، ويحمي عزل الملف.

　　نقاط تمييز إضافية:

　　دائرة RC: تُستخدم بشكل أساسي مع أحمال الحث للتيار المتردد (مثل أجهزة التشويش وصمامات الملف اللولبي للتيار المتردد).

　　حماية التوصيل الحر بالدايود: تُستخدم بشكل أساسي مع ملفات التيار المستمر.

　　مقاومة متغيرة/مقاومة ثنائية الجهد: مناسبة لتطبيقات التيار المتردد والتيار المستمر، ومثالية للفولتيات العالية وكبح الارتفاعات المفاجئة السريعة.

المنتجات ذات الصلة الموصى بها:
ABB SLMG99
SNAT602TAC ABB
SNAT603CNT ABB
ABB SNAT604IFS
ABB SNAT609TAI
ABB SNAT617CHC
ABB SNAT634PAC
ABB SPA-ZC22
ABB SPAD346C
ABB SPAD346C3
ABB SPAJ110C
ABB SPAJ140
ABB SPAJ140C
ABB SPASI23
ABB RS488003-AA
ABB SPBLK01
ABB SPBRC410
ABB SPCJ4D34-AA

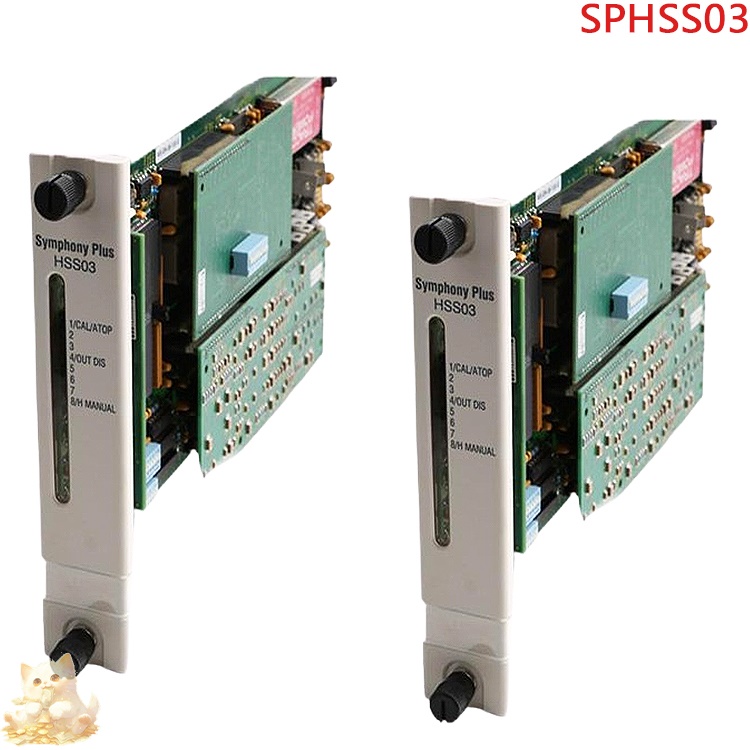

ABB SPHSS03
ABB SPIET800
ABB SPNPM22

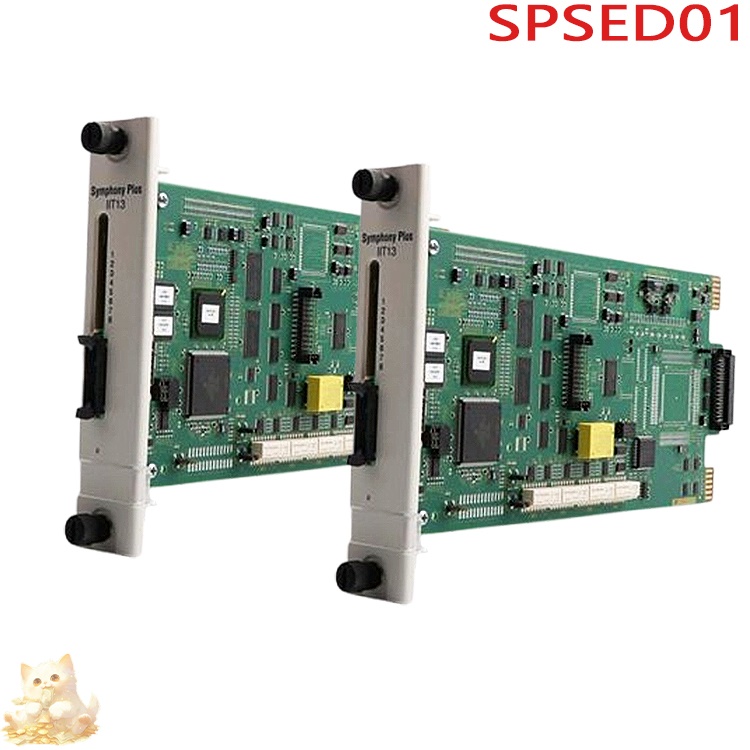

ABB SPSED01
